Artec Leo giúp Vorteq tạo ra bộ đồ đi xe đạp nhanh nhất thế giới
Ngày tạo: 03/04/2020 4:22:51 CHTrong thế giới của xe đạp hiệu suất cao, tốc độ là tất cả. Và ngay cả khi bạn chạy đua trên đường đua trong nhà với các điều kiện được kiểm soát, bạn sẽ chiến đấu với sức cản của gió và kéo từng vòng của bàn đạp. Với tối đa 90% sản lượng năng lượng của người đi xe đạp được sử dụng để vượt qua sức cản của không khí, giảm lực cản là điều tối quan trọng. Xét về những tay đua chuyên nghiệp và những người có sở thích nghiêm túc, có rất ít tiền kiếm được từ việc chi tiêu những gì có thể dễ dàng là mười nghìn đô la và trở thành một chiếc xe đạp khí động học hơn. Với cơ thể người lái chịu trách nhiệm cho khoảng 80% lực cản và 20% còn lại của chiếc xe đạp của họ, việc tập trung vào người lái, cơ chế sinh học của họ ở các tư thế cưỡi khác nhau, huấn luyện và đặc biệt là quần áo của họ.
Một người lái trong đường hầm gió tại Trung tâm Kỹ thuật Thể thao Silverstone
Vorteq đang sử dụng một đường hầm gió dành riêng cho thể thao, kích thước đầy đủ, một đường hầm gió bằng vải tùy chỉnh và công nghệ quét 3D mới nhất để tạo ra những bộ đồ da tùy chỉnh cho người đi xe đạp. Một bộ đồ da thực chất là bộ quần áo khí động học nhất mà người lái có thể mặc, làm giảm mức độ kéo xuống dưới mức trần trụi. Một bộ đồ da chất lượng cũng phải thoải mái, nhẹ, thoáng khí và được làm riêng cho vận động viên mặc nó. Mặt khác, họ buộc phải lắp không đúng cách và nhăn lên, và trong thế giới khí động học, mọi nếp nhăn đều tăng thêm lực cản cho hiệu suất. Đồng thời, nhiều loại vải khác nhau mở ra khi bị căng quá mức, tạo ra lực cản lớn hơn trên bề mặt của chúng, vì vậy vải và đường may phải được chọn cẩn thận cho các khu vực cụ thể của cơ thể, với mỗi bộ đồ được thiết kế và sản xuất để có độ căng vải chính xác cho điều đó giải phẫu đặc biệt của người lái, để đạt được luồng không khí tối ưu và sức cản của gió ít nhất. Xem xét hình dạng và kích thước cơ thể của người đi xe đạp có thể khác nhau đáng kể như thế nào, một kiểu vừa vặn tùy chỉnh đơn giản là có thể với một loại áo da nhỏ, vừa và nhỏ.
Đội Huub Wattbike mặc áo Vorteq đã mang về nhà ba huy chương vàng, hai câm và ba đồng tại Giải vô địch đua xe đạp quốc gia Anh ở Manchester, Anh, tháng 1 năm 2020.
TotalSim, công ty mẹ của Vorteq, có kinh nghiệm sâu sắc từ việc hợp tác chặt chẽ với người đi xe đạp chuyên nghiệp, đội đua xe đạp Olympic, tay đua Tour de France và những người đi xe đạp hàng đầu khác trong 10 năm qua. Điều này đã giúp Vorteq có thể tạo ra thứ mà họ tin là những bộ đồ nhanh nhất hiện nay. Để thiết kế những bộ đồ của họ vượt xa những gì có thể trong quá khứ, Vorteq đã đầu tư hơn 500.000 đô la vào R & D, trong khi thử nghiệm hơn 45.000 vật liệu khác nhau, sức căng và tốc độ kết hợp trong các hầm gió chuyên dụng tại Silverstone Sports Engineering Hub (SSEH). Kết quả cuối cùng là mỗi vận động viên đều nhận được bộ đồ da của riêng mình, được tạo ra với các mẫu và vải tùy chỉnh, mỗi mẫu được thiết kế để đạt hiệu suất tối đa.
Thiết kế và tạo da Vorteq
Mặc dù Vorteq sườn dài làm việc độc quyền với các đội Olympic và các vận động viên ưu tú khác, kể từ ngày 1 tháng 1 năm 2020, bộ đồ tùy chỉnh của họ có sẵn cho những tay đua nghiêm túc ở mọi cấp độ kinh nghiệm. Điều này có nghĩa là bất kỳ người đi xe đạp nào, không chỉ là chuyên gia, giờ đây đều có cơ hội nhận được một bộ đồ da Vorteq tùy chỉnh và khi họ chạy nước rút về đích, họ sẽ mặc cùng một công nghệ đồ da như thể họ là một trong những Khách hàng Olympic của Vorteq.
Để tạo ra những bộ đồ tùy chỉnh này, việc sử dụng máy quét 3D là một yếu tố quan trọng để chụp kỹ thuật số giải phẫu chính xác của người lái và trong vài giờ sau khi quét vài phút, tất cả các kích cỡ, mẫu và loại vải sẽ được chọn một cách tỉ mỉ trong hệ thống thoát nước tính toán và sau đó được lắp ráp bởi nhóm skinuit của Vorteq.
Trước đây, TotalSim đã sử dụng máy quét dựa trên cánh tay để quét xe đua, xe đạp và các vật thể khác, nhưng khi sử dụng máy quét để bắt người, họ gặp khó khăn đáng kể và không thể tiếp tục với công nghệ cũ của họ.
Rằng khi Vorteq chuyển sang Artec Đại sứ quét trung tâm, chuyên gia về tất cả các khía cạnh của quét 3D. Trong chuyến thăm và tư vấn tại chỗ, các chuyên gia tại Central Scanning đã khuyến nghị Artec Leo, một máy quét 3D cầm tay mang tính cách mạng với màn hình cảm ứng tích hợp và tốc độ chụp lên tới 80 khung hình / giây, cũng như là một máy quét hoàn toàn không có cáp, vượt trội trong việc chụp các đối tượng có kích thước trung bình như người chỉ trong vài phút. TotalSim đã sử dụng hai máy quét Artec trong quá khứ cho công việc CFD và đo lường của họ, Artec Eva và Artec Spider, vì vậy họ đã quen thuộc với công nghệ quét cao cấp của Artec phe.
Máy quét 3D Artec Leo với phần mềm Artec Studio hiển thị quét người lái tại Silverstone Sports Engineering Hub
Khi Sam Quilter và các đồng nghiệp của anh tại Vorteq thấy Leo nắm bắt nhanh chóng và chính xác giải phẫu chính xác của một người đi xe đạp, họ biết rằng họ đã tìm thấy công cụ phù hợp cho công việc. Trong vài giờ sau khi nhận Leo mới, họ bắt đầu tạo quy trình chụp kỹ thuật số, mà Quilter đã mô tả như sau:
Người lái đi vào đường hầm gió bằng xe đạp của họ, gắn nó vào vị trí trên bục, nhảy lên và chỉ trong 5 đến 6 phút với Leo, tôi chụp người lái ở hai vị trí trong màu 3D chính xác, độ phân giải cao. Và sau đó tôi chỉ cần một phút nữa để chụp chiếc giày của họ, trên tất cả các mặt, leo Quilter nói. Về cơ bản, điều này có nghĩa là trong mười phút tôi có thể hoàn thành với người lái đó và họ có thể đi nơi khác. Tôi đã có tất cả mọi thứ tôi cần để thiết kế một bộ đồ da Vorteq nhanh, chính xác về mặt giải phẫu. Không có cơ hội quét lại cần thiết. Không chỉ một lần.
Kỹ sư đo lường Sam Quilter 3D quét một tay đua với Artec Leo
Quilter tiếp tục, chúng tôi thường quét người đi xe đạp trong đồ lót của họ, để có được càng nhiều chi tiết của cơ thể càng tốt, để khi chúng tôi thiết kế áo da, họ nằm xuống một cách hoàn hảo về giải phẫu của người đi xe đạp theo cách mà chúng tôi không thể đạt được đang thiết kế từ một lần quét bao gồm một số loại vải quá mức chặn các cấu trúc giải phẫu chính xác khỏi tầm nhìn.
Quét 3D một tay đua với Artec Leo tại Trung tâm kỹ thuật thể thao Silverstone
Càng khi chúng tôi làm quần áo, chúng tôi làm việc trực tiếp từ quét Leo, do đó, nó không phải là phép đo mà chúng tôi đang lấy, đó là dữ liệu vật lý chính xác mà Lọ đang sử dụng, và sự khác biệt là rất quan trọng. Bởi vì nếu bạn đang thực hiện các phép đo vật lý và sau đó nhập chúng vào hệ thống CAD hoặc hệ thống thoát nước tính toán như của chúng tôi, thì sẽ có thứ gì đó bị mất trong quá trình chuyển đổi. Và rằng một cái gì đó có thể dễ dàng dẫn đến kích thước không chính xác được sử dụng để tạo ra một bộ đồ da, điều này hoàn toàn không thể chấp nhận được đối với chúng tôi. Ngay cả một sự không phù hợp nhỏ cũng có thể dẫn đến nếp nhăn ở đây hoặc ở đó, hoặc vải bị căng quá mức. Vì vậy, đối với chúng tôi, cách Leo cung cấp cho chúng tôi dữ liệu vật lý chính xác của vận động viên để làm việc với tất cả sự khác biệt.
Quilter đã tóm tắt quá trình, Từ lúc một vận động viên bước vào cửa và chúng tôi bắt đầu quét với Leo, sau đó sử dụng Artec Studio để xử lý hậu kỳ các bản quét, tiếp theo là công việc tạo mô hình 3D trong Geomagic Wrap và cuối cùng xuất khẩu mô hình 3D để sử dụng khi thực hiện một bộ đồ da, chúng tôi đang xem xét tổng cộng khoảng 2 giờ, điều này hoàn toàn không thể xảy ra trong quá khứ, thậm chí không gần gũi. Và theo tổng thời gian sản xuất cho một bộ đồ da đã sẵn sàng để đua, hiện tại chúng tôi đang ở 2 ngày, nhưng khoảng cách đó đang thu hẹp và chúng tôi đang quay trong thời gian quay vòng 24 giờ, mà chúng tôi chắc chắn sẽ đạt được trước khi quá lâu.
Quét 3D một người lái trong Đường hầm gió hiệu suất thể thao tại SSEH
Quilter đã giải thích quy trình xử lý hậu kỳ của mình trong Artec Studio, Leo Leo giúp tôi dễ dàng. Không có nhiều bước cần thiết trong Artec Studio. Về cơ bản, tôi đọc dữ liệu Leo, kiểm tra kỹ mọi thứ trực quan, sau đó sử dụng công cụ Eraser cho một vài lần nhấp để loại bỏ bất kỳ bit không thường xuyên, không mong muốn nào. Tôi thường giữ chiếc xe đạp trong quá trình quét, vì nó là một điểm tham chiếu tuyệt vời để có được định vị XYZ cũng như góc, và sau đó tôi đi vào Đăng ký toàn cầu, nơi tôi chỉ sử dụng các cài đặt mặc định vì chúng hoạt động rất tốt. Thông thường tôi không cần phải thực hiện Loại bỏ ngoại lệ, vì dữ liệu đã đủ sạch cho một người. Sau đó, tôi thực hiện Smooth Fusion và sau một vài thay đổi nhỏ khác, tôi xuất nó dưới dạng tệp STL để sử dụng trong Geomagic Wrap.
Sau khi sử dụng công cụ Decimate, tôi sử dụng công cụ Decimate để đếm ngược hình tam giác và nếu tôi thoát khỏi bất kỳ nếp nhăn nào, không nên quét, nhưng trong một trường hợp rất hiếm, tôi có thể sử dụng Lệnh thư giãn, và sau đó tôi chuyển sang các lệnh Smooth, cho phép tôi loại bỏ bất kỳ sự không hoàn hảo nào, bởi vì đôi khi các vận động viên co giật các ngón tay của họ trong quá trình quét, và chúng tôi cần khắc phục điều đó. Sau khi chúng tôi thực hiện tất cả những gì chúng tôi cần làm, chúng tôi xuất nó dưới dạng tệp OBJ để sử dụng trong phần mềm rút gọn tính toán của chúng tôi, ông Quilter nói.
Cung cấp mới nhất của Vorteq, là việc sử dụng Leo của họ để tạo các bản quét để in 3D hình nộm chính xác về mặt giải phẫu của các vận động viên. Những người nộm này sau đó được sử dụng để tạo ra những bộ đồ mới cho các vận động viên mà không cần phải đến văn phòng Vorteq. Ví dụ, hãy nói, một người đi xe đạp đang tập luyện ở bên kia thế giới và cần một bộ đồ dành riêng cho một cuộc thử nghiệm đường dài sắp tới mà chủ yếu là trên căn hộ nhưng cũng bao gồm một giai đoạn xuống dốc dài. Bằng cách có một ma-nơ-canh 3D của vận động viên, Vorteq có thể tạo ra một bộ đồ da tùy chỉnh cho họ, thử nhiều loại vải và hoa văn trong các hốc gió của nó và chế tạo bộ đồ mới trong những giờ tiếp theo, sau đó chuyển phát cho họ ở phía bên kia Thế giới, hoặc bất cứ nơi nào. Hiện tại, quá trình nộm tùy chỉnh chỉ mất chưa đầy 2 ngày, nhưng con số đó đang giảm dần sau mỗi tuần. Thời gian quay vòng mục tiêu là 24 giờ từ khi quét 3D đến khi hoàn thành để tạo một hình nộm in 3D mới.

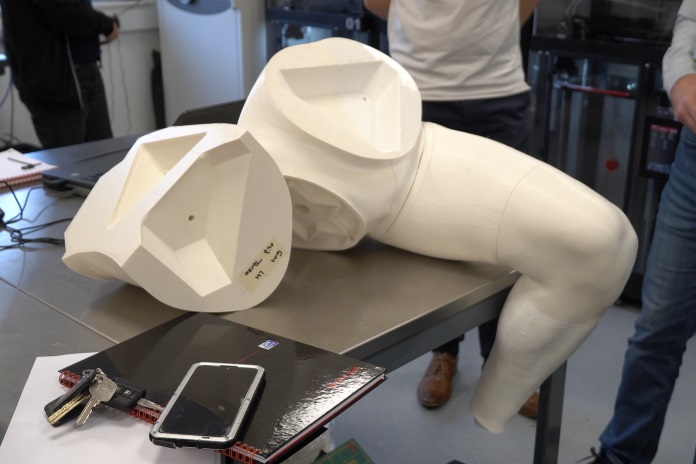

Các thành phần ma-nơ-canh Vorteq đã sẵn sàng để lắp ráp và sử dụng hầm gió
Quilter đã nói về lý do tại sao đằng sau ma-nơ-canh in 3D, Một ma-nơ-canh kích thước đầy đủ cho phép chúng tôi kiểm tra đường hầm gió trên các loại vải chỉ trên một cánh tay, ví dụ, để xem các loại vải và hoa văn khác nhau ảnh hưởng đến việc giảm lực cản. Đó là nơi mà lợi nhuận cận biên thực sự tăng lên. Bởi vì với một người lái sống trong hầm gió, có thể sẽ là nhân tố ngọ nguậy để giải quyết, trong đó người lái đang di chuyển xung quanh, thậm chí rất nhẹ, và điều đó sẽ ảnh hưởng đến kết quả. Với một tay đua sống, bạn không bao giờ có thể có được số đo chính xác có thể với một người nộm hoàn toàn tĩnh lặng, trong đó yếu tố duy nhất mà L Thay đổi là vải mà Lôi được đưa vào.
Người giả không được mệt mỏi, và họ luôn luôn hoàn toàn yên tĩnh, điều này cho phép chúng ta biết chính xác những loại thay đổi và thiết kế của chúng ta đang gây ra về mặt kéo và hiệu suất.
TotalSim cũng cung cấp tư vấn và đào tạo về cơ sinh học cho người đi xe đạp và các đội, tư vấn cho các vận động viên về vị trí cơ thể, điều chỉnh thiết bị, thói quen cưỡi ngựa và quần áo sẽ tăng cường hoặc giảm sức mạnh, sức kéo, sức bền và hơn thế nữa.
Đường hầm gió hiệu suất thể thao Hubstone Sports Hub
Nhiệm vụ của chúng tôi là giúp các vận động viên nghiêm túc, nhiều người trong số họ đã đứng đầu trò chơi của họ hoặc gần, tìm thấy những lợi ích 'nhỏ bé' mà khi bạn kết hợp tất cả lại với nhau, thực sự có thể mang lại cho một vận động viên loại lợi thế giúp họ vượt lên trên đỉnh cao và chiến thắng, Quilter nói.
Ngoài áo da Vorteq, và các dịch vụ tư vấn và đào tạo cơ học sinh học TotalSim, họ cũng cung cấp dịch vụ quét cho một loạt khách hàng, bao gồm các đội đua xe đạp. Leo của họ đã đóng một vai trò quan trọng trong khả năng quét 3D ở bất cứ nơi nào mà các dự án của họ dẫn họ, dù là trong nhà, quanh Vương quốc Anh hoặc ở nước ngoài.
Như Quilter đã giải thích, ngược lại với các máy quét trước đây của chúng tôi, Leo cho chúng tôi sự linh hoạt để chỉ cần nhặt và đi hầu như mọi nơi trên thế giới để thực hiện quét, mà không cần thêm phần cứng, chỉ cần chính Leo. Kiểu tự do này rất lớn khi bạn đi ra ngoài đến các địa điểm ngẫu nhiên mà phòng thí nghiệm chính xác liên quan đến điều kiện của họ.
