KẾT XUẤT CÁC MÔ HÌNH SOLIDWORKS NHANH HƠN VỚI KEYSHOT
Ngày tạo: 02/11/2021 4:08:15 CH
Nếu bạn sử dụng SolidWorks để tạo mô hình cho một thiết kế ngọt ngào nào đó, có một cách tiếp cận cực kỳ dễ dàng để nhập các mô hình SolidWorks vào KeyShot sẽ giúp bạn tạo kết xuất 3D nhanh hơn bạn có thể tưởng tượng ... thậm chí còn nhanh hơn thiết lập vật liệu và sử dụng Photoview 360 để kết xuất các mô hình. Đây là cách để làm điều đó.

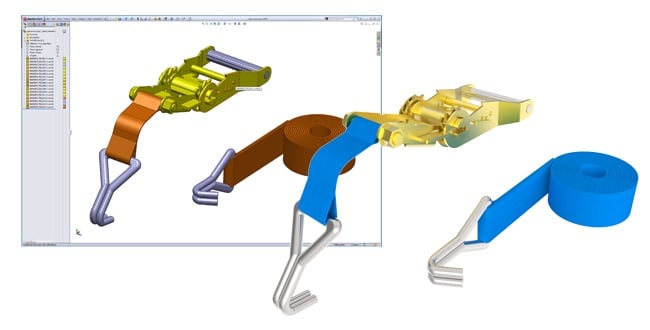

SolidWorks sang KeyShot
Tất cả các màu bạn áp dụng cho các bộ phận trong mô hình SolidWorks của bạn sẽ được nhập vào KeyShot. Tuy nhiên, bạn có thể làm cho quá trình này nhanh hơn nhiều với một chút chuẩn bị từ phía SolidWorks.
1. Lấy plugin SolidWorks to KeyShot
Đầu tiên, lấy plugin KeyShot SolidWorks. Nó miễn phí và chỉ cần một nút bấm để đưa các mô hình SolidWorks vào KeyShot. Bây giờ, plugin chắc chắn giúp nhập nhanh hơn, nhưng bạn có thể chỉ cần nhập trực tiếp các tệp .sldprt và .sldasm vào KeyShot. Và đoán xem? Với KeyShot 3, bạn có thể thực hiện việc này trên cả PC và Mac.
2. Sử dụng màu tiêu chuẩn cho các bộ phận tiêu chuẩn của bạn
Nhiều khả năng bạn có màu tiêu chuẩn để sử dụng cho các bộ phận của mình. Nếu bạn làm vậy, bạn đã sẵn sàng và KeyShot sẽ nhập những phần đó với màu bạn đã áp dụng. Nếu không, có thể sử dụng bảng màu đơn giản để làm tài liệu tham khảo. Một cái gì đó đơn giản như màu xám cho phần cứng, màu nâu cho gỗ, v.v.
3. Sử dụng Ngăn hiển thị để đặt màu
Khi bạn cần đặt màu nhanh trong SolidWorks, hãy sử dụng Ngăn hiển thị trong thanh bên FeatureManager. Điều này sẽ cho phép bạn xem và chọn các bộ phận / cơ thể nhanh hơn nhiều. Sau khi chọn, chỉ cần chọn Chỉnh sửa, Giao diện, Hình thức ... từ trình đơn kéo xuống (hoặc Chỉnh sửa Hình thức - quả bóng nhiều màu - từ trình đơn hiển thị Cảnh báo.)
Mẹo từ SolidWorks đến KeyShot
-Nếu bạn muốn màu đại diện hiển thị trong KeyShot, hãy sử dụng màu trong SolidWorks thay vì Vật liệu SolidWorks (Hình dạng)
-Đối với các tệp bộ phận, hãy áp dụng các màu khác nhau cho hình học (phần thân) mà bạn muốn để có thể thay đổi chất liệu / di chuyển / tỷ lệ
-Đối với các tệp lắp ráp, hãy áp dụng màu ở cấp độ bộ phận để có kết quả tốt nhất
-Màu được áp dụng ở cấp độ bộ phận sẽ ghi đè lên các màu ở cấp độ cơ thể và khuôn mặt
-Màu được áp dụng ở cấp độ lắp ráp sẽ ghi đè những màu ở cấp độ bộ phận
-Thay đổi một phần SolidWorks đã nhập thành vật liệu Emmisive để tạo ánh sáng trong KeyShot. Bỏ chọn Hiển thị với Máy ảnh trong tùy chọn vật liệu nâng cao để ẩn nó.
Nguồn: blog.keyshot
