Sử dụng Artec Eva Lite để cải thiện cuộc sống của người khuyết tật

Ngày tạo: 05/01/2021 4:19:21 CH

Là một tổ chức tình nguyện có trụ sở tại Vương quốc Anh, REMAP cung cấp các giải pháp dành riêng cho người khuyết tật không thể đáp ứng nhu cầu bằng các thiết bị bán sẵn hoặc thông qua các phương thức trợ giúp chính dành cho họ, chẳng hạn như Dịch vụ Y tế Quốc gia của Vương quốc Anh (NHS). Một trong những tình nguyện viên dài hạn của REMAP, Bill Fraser, một kỹ sư đã nghỉ hưu 75 tuổi, sống ở Cao nguyên Scotland, gần Inverness.

Bill đang tìm cách giúp đỡ một phụ nữ trẻ tên là Karis, người gặp vấn đề với hệ hô hấp của mình. Việc phải đeo mặt nạ liên tục trong suốt cuộc đời đã khiến khuôn mặt tự nhiên của cô ấy thay đổi, để rồi một chiếc mặt nạ tiêu chuẩn cuối cùng đã bị rò rỉ một cách không thể chấp nhận được.

Trong một trường hợp khác, một phụ nữ ở Outer Hebrides đã phải vật lộn trong nhiều năm để thực hiện các công việc hàng ngày vì làn da nhạy cảm nghiêm trọng của cô ấy. Sinh ra đã không có một số ngón tay, Helen không thể sử dụng găng tay bảo vệ thông thường.

Bản chất của những vấn đề này đã thay đổi theo thời gian và sự tham gia của Bill trong cả hai trường hợp kéo dài trong vài năm. Bill kết luận rằng việc đưa ra giải pháp tối ưu trong một trong hai trường hợp này sẽ rất khó trừ khi có thể xác định chính xác hình dạng chính xác của khuôn mặt đã thay đổi, hoặc của bàn tay cụt ngón. Vào tháng 3 năm 2019, nghiên cứu của anh ấy về các tùy chọn quét 3D đã khiến anh ấy liên hệ với Patrick Thorn của Đối tác được chứng nhận vàng Artec 3D là Patrick Thorn & Co., họ nhanh chóng kết luận rằng Artec Eva Lite sẽ phù hợp nhất với công việc.

Patrick cho biết: “Mọi thứ mà REMAP thực hiện hoàn toàn phụ thuộc vào các khoản đóng góp từ thiện và sự đóng góp thời gian và vật liệu tự nguyện của các thành viên. “REMAP không có nhiều trong tài khoản ngân hàng của nó và do đó, chi phí của máy quét là một trở ngại đáng kể để tiếp tục tiến trình mua máy quét 3D.” Làm việc cùng nhau, Patrick và Bill đã nghĩ ra một giải pháp tùy chỉnh liên quan đến chiết khấu ưu đãi và quỹ lương hưu để giúp REMAP có thể mua một máy quét Eva Lite.

Phiên bản ngân sách của máy quét bán chạy nhất Artec Eva, Artec Eva Lite cung cấp độ chính xác tương tự nhưng giảm chức năng, cho phép nó tập trung vào việc tạo ra các bản quét không có kết cấu chất lượng cao khi làm việc với các đối tượng có nhiều hình học, chẳng hạn như các bộ phận cơ thể người. Là một lựa chọn tương đối rẻ tiền, Eva Lite lý tưởng cho bất kỳ ai đang tìm kiếm một máy quét 3D chuyên nghiệp mà không có ngân sách lớn.

Patrick đã đến Edinburgh ở Scotland bằng chiếc Eva Lite, nơi anh được gặp Bill và một trong những đồng nghiệp REMAP của anh. Họ đã dành một ngày dạy kèm với Patrick khi anh ấy trình bày cách tiến hành quét 3D, giải thích những đặc điểm nổi bật của Eva Lite và chia sẻ một số ý tưởng về cách họ có thể đạt được mục tiêu bằng cách sử dụng các bản quét trong các gói 3D khác. Trong vòng vài ngày sau chuyến thăm của Patrick, Bill đã quét thành công tiểu sử trên khuôn mặt của Karis và cũng đã hoàn thành chuyến đi đến Hebrides, trở về với bản quét bàn tay của Helen đã được chờ đợi từ lâu. Trước tất cả những điều này, Bill không có kinh nghiệm quét.

Tạo mặt nạ thở tùy chỉnh

Vụ án này xoay quanh Karis, một phụ nữ trẻ mắc chứng loạn dưỡng cơ bẩm sinh. Điều này hạn chế cô ấy phải ngồi xe lăn và khiến cô ấy hoàn toàn phụ thuộc vào sự hỗ trợ của người chăm sóc. Trong nhiều năm, cô ấy đã cần một máy thở và khẩu trang đầy đủ để hỗ trợ hô hấp một cách hiệu quả. Karis thông minh và sáng sủa, và - bất chấp tất cả những phức tạp mà cô ấy phải đối mặt - duy trì một cái nhìn tích cực và giao tiếp ấn tượng về cuộc sống. Nhiều sở thích bên ngoài của cô ấy bao gồm các tác phẩm kinh điển, nghệ thuật, điện ảnh, sân khấu và bóng đá, chỉ có thể kể tên một số! Trong tất cả những điều này, cô ấy đều tham gia hết mức có thể. Gần đây, cô đã hoàn thành bằng danh dự về Viết sáng tạo & Nghiên cứu Cổ điển tại Đại học Mở, và vinh dự được đặc biệt mời đến London để tham gia lễ kỷ niệm 50 năm thành lập Đại học Mở.

Thật không may, việc phải thường xuyên đắp mặt nạ trong nhiều năm đã khiến khuôn mặt tự nhiên của cô dần thay đổi. Điều này cuối cùng dẫn đến tình trạng một chiếc khẩu trang tiêu chuẩn sẽ không còn dán chặt vào mặt cô ấy nữa. Hậu quả là chức năng hô hấp ngày càng kém, do đó bắt đầu ảnh hưởng nghiêm trọng đến sức khỏe và chất lượng cuộc sống của Karis. Bất kỳ giải pháp hiệu quả nào cũng cần phải tìm ra cách nào đó để cải thiện sự kết dính giữa mặt nạ và khuôn mặt đã thay đổi của cô ấy.

Bill giải thích: “Mặt nạ tiêu chuẩn bao gồm một lớp vỏ nhựa cứng được gắn với một miếng bịt môi bằng silicon dẻo, tinh xảo. “Điều này niêm phong rất hiệu quả đối với một loạt các cấu trúc khuôn mặt bình thường để chứa áp suất dương bên trong mặt nạ khi nó thổi phồng phổi. Khi hình dáng khuôn mặt của Karis thay đổi, những người chăm sóc của cô ấy có nghĩa vụ ngày càng thắt chặt dây đeo đầu của mặt nạ trong nỗ lực duy trì một lớp niêm phong hiệu quả giữa mặt nạ tiêu chuẩn và khuôn mặt của cô ấy. " Tuy nhiên, điều này làm trầm trọng thêm tổn thương mà mặt nạ gây ra cho khuôn mặt của Karis, và làm phức tạp thêm vấn đề.

đã nghĩ ra một sửa đổi con dấu mặt nạ đã hoạt động tốt cho Karis từ năm 2015 đến năm 2019. Tuy nhiên, do những thay đổi liên tục trên khuôn mặt của cô ấy, rò rỉ hiện đang bắt đầu phát triển trở lại sau sửa đổi này. Để giải quyết vấn đề này, cần một chiếc mặt nạ được thiết kế riêng để phù hợp với Karis. Điều này không thể được thực hiện trừ khi khuôn mặt của cô ấy có thể được quét để có được hình dạng chính xác của khuôn mặt của cô ấy. Mọi quá trình quét sẽ phải nhanh chóng; Nếu không đeo mặt nạ, Karis không thể thở được.

Sử dụng Artec Eva Lite, trong vòng chưa đầy 30 giây, Bill đã có thể có được bản quét chi tiết trên khuôn mặt của Karis mà anh ấy cần. Sau đó, công việc tạo mặt nạ tùy chỉnh có thể bắt đầu.

Vỏ mặt nạ tiêu chuẩn ban đầu, phần mở rộng đặt riêng và niêm phong môi

Để tránh phải tháo mặt nạ nhiều lần và làm gián đoạn nhịp thở của cô ấy để kiểm tra tiến độ, bản in 3D đã được thực hiện từ dữ liệu quét mới cho khuôn mặt của Karis. Miếng dán môi bằng silicon ban đầu đã được tháo rời một cách cẩn thận khỏi vỏ của một chiếc mặt nạ tiêu chuẩn. Sau đó, một bản quét chi tiết được thực hiện đối với phần rìa tiếp xúc của vỏ mặt nạ cứng. Bằng cách sử dụng phần mềm thiết kế 3D, hình dạng của một phần mở rộng đã được tính toán bằng cách kỹ thuật số dịch chuyển cạnh của vỏ ban đầu để đáp ứng hình ảnh được quét trên khuôn mặt của Karis. Phần mở rộng cần thiết sau đó được tạo ra bằng cách in 3D hình dạng được tính toán từ PLA. Cuối cùng, mép trong của miếng mở rộng được liên kết với vỏ mặt nạ ban đầu, và miếng bịt môi silicon ban đầu được gắn lại vào mép ngoài của miếng mở rộng.

So sánh mặt nạ gốc (trái) và mặt nạ tùy chỉnh cho Karis (phải)

Những sửa đổi này đã cho phép niêm phong môi hoạt động như dự định và niêm phong mặt nạ sát vào mặt Karis với độ căng giảm đáng kể ở dây đeo đầu mặt nạ. Chức năng hô hấp tốt đã được phục hồi và mặt nạ giờ đây đã thoải mái hơn khi đeo. Công việc tiếp tục tinh chỉnh hình dạng của phần mở rộng và cải thiện hơn nữa hiệu suất của mặt nạ tùy chỉnh.

Bill nói: “Karis là một phụ nữ trẻ thực sự xuất sắc, người không cho phép những khó khăn đáng kể mà cô ấy phải đối mặt làm giảm đi cái nhìn tươi sáng và nhiệt tình của mình về cuộc sống. “Tôi thực sự biết ơn Artec vì đã tạo điều kiện mua máy quét để chúng tôi có thể giúp cô ấy.”

Karis với David Attenborough tại Bữa tối Kỷ niệm 50 năm Đại học Mở ở London. (Ảnh: Đại học Mở)

Giải quyết vấn đề găng tay

Một ứng dụng REMAP thứ hai cho Eva Lite đã giúp Helen, người sống ở Outer Hebrides (hoặc Western Isles) hẻo lánh ở Vương quốc Anh. Sinh ra không có một số ngón tay, Helen mắc chứng bệnh da liễu cực kỳ nhạy cảm. Điều này làm cho da tay của cô ấy có khả năng phản ứng và bùng phát sau khi tiếp xúc nhẹ với nhiều loại chất, bao gồm các sản phẩm tẩy rửa gia dụng, đồ vệ sinh cá nhân, nước trái cây thực phẩm và thậm chí cả ánh sáng mặt trời. Sau cơn bùng phát như vậy, Helen - người sống một mình - cảm thấy khó khăn trong việc rửa, vệ sinh hoặc nấu nướng cho đến khi da tay lành lại. Có thể mất vài tuần cẩn thận, tránh tiếp xúc dù chỉ là nhỏ nhất với bất kỳ chất gây kích ứng tiềm ẩn nào để phản ứng dịu đi và cho phép làn da của cô ấy phục hồi.

Helen’s hands (Ảnh do Helen cung cấp)

Những vấn đề như thế này thường được giải quyết bằng cách sử dụng găng tay bảo hộ dùng một lần hoặc một loại kem bảo vệ phù hợp. Helen đã thử nhiều loại trong số này, nhưng làn da nhạy cảm cấp tính của cô ấy đã dẫn đến phản ứng bất lợi với mọi sản phẩm đã thử. Trong nhiều năm, cô cũng đã cố gắng thích nghi và sử dụng nhiều loại găng tay thông thường khác nhau để bảo vệ bàn tay của mình. Bill cho biết: “Nhiều thử nghiệm đã được thực hiện, bao gồm sửa đổi thủ công găng tay cotton, cắt ngón tay ra khỏi găng tay tiêu chuẩn dùng một lần và bịt kín chúng lại, đảo ngón tay và neo các ngón tay ngược vào trong găng tay. “Không ai trong số này cung cấp một giải pháp khả thi. Chúng tôi thậm chí còn điều tra xem liệu những ngón tay giả có thể giúp Helen có được cách đi găng tay thường xuyên hay không ”.

REMAP cũng đã dành thời gian nghiên cứu sự sẵn có của găng tay đặt làm riêng trên toàn cầu, nhưng không tìm thấy giải pháp hợp lý nào. Trong nhiều năm, Helen đã tự mình nghiên cứu các giải pháp khả thi. Cuối cùng, cô ấy đã tạo ra một bước đột phá vào tháng 10 năm 2018, khi cô ấy khẳng định rằng da của cô ấy dường như tương thích với một sản phẩm cao su silicone có tên Dragon Skin, được sử dụng trong ngành công nghiệp điện ảnh và sân khấu để tạo ra các hiệu ứng đặc biệt. Thử thách đối với Bill giờ đây trở thành một thử thách tương đối đơn giản là tìm ra cách tạo ra găng tay Dragon Skin phù hợp với bàn tay của Helen và tiếp tục hoạt động!

Ban đầu, hai người họ tìm hiểu ý tưởng để có được hình dạng của từng bàn tay của Helen bằng cách đổ gel tạo khuôn xung quanh nó. Khi gel nặn đã đông kết, bàn tay của cô ấy sẽ được lấy ra từ khuôn và khuôn được sử dụng để đúc mô hình bản sao của bàn tay đó. Helen đã sẵn sàng cho điều này, nhưng REMAP không muốn có nguy cơ bùng phát da khi đưa tay tiếp xúc với gel tạo khuôn. Rõ ràng là nhận được bản quét 3D bàn tay của Helen sẽ là cách an toàn duy nhất để cho phép dự án tiếp tục. Do vị trí xa xôi của Helen - ngay cả một chuyến thăm ngắn từ đất liền cũng cần ba ngày và tốn vài trăm bảng Anh - người ta đã cố gắng thực hiện việc quét REMAP này bởi một số cơ quan khác ở địa phương hơn đối với Helen. Không có cơ quan nào như vậy có thể được tìm thấy. Việc chuyển dự án về phía trước phụ thuộc vào chính REMAP có được các bản quét 3D cần thiết của bàn tay Helen.

Khi chiếc Eva Lite đã được Patrick giao cho REMAP, thì mất thêm một thời gian ngắn nữa. Vào tháng 6 năm 2019, Bill đã đến Outer Isles - gặp trực tiếp Helen lần đầu tiên - và quét 3D trên tay cô. Anh ấy đã sửa đổi kỹ thuật số những bản quét này, thêm còng và điều chỉnh kích thước để đảm bảo rằng găng tay được tạo ra bằng cách sử dụng chúng sẽ có đủ độ hở để Helen có thể đeo vào và cởi ra lần nữa mà không gặp quá nhiều khó khăn. Giai đoạn tiếp theo liên quan đến việc lấy bản in 3D của các mô hình găng tay này.

Bill nói: “REMAP thường phải phụ thuộc vào việc thu hút thiện chí và sự hào phóng của những người khác để thực hiện các mục tiêu của nó. “Có được bản in 3D để làm găng tay là một trường hợp điển hình, vì in 3D có thể khá tốn kém. Kích thước giới hạn của bất kỳ máy in 3D nào có sẵn có nghĩa là mỗi khuôn găng tay sẽ phải được in thành hai phần mà sau đó sẽ phải được ghép nối. "

Bản in 3D của bàn tay Helen

“Dragon Skin là một loại cao su silicone gồm hai phần. Bill giải thích cho đến khi nó đóng rắn, hỗn hợp khá lỏng và nó có xu hướng giảm dần xuống mức thấp nhất. “Do đó, một thiết bị quay phải được thiết kế và chế tạo để đảm bảo rằng các màng Da Rồng kế tiếp được áp dụng cho khuôn sẽ được phân bổ đồng đều và do đó tạo ra găng tay có độ dày đồng nhất hợp lý.

Nhiều loại Da Rồng có sẵn, mỗi loại cung cấp một sự kết hợp khác nhau giữa sức mạnh và tính linh hoạt khi được chữa khỏi. Helen đã lấy một số mẫu để xác minh khả năng tương thích của chúng với làn da của cô. Cô cũng sử dụng các mẫu để đánh giá mức độ phù hợp có thể xảy ra của loại đó làm vật liệu làm găng tay bảo vệ, và đề xuất ba loại cho Bill mà cô nghĩ có thể hiệu quả. Sau đó, ông sản xuất một số đôi găng tay, thay đổi cấp độ và số lớp của nó, để Helen có thể thử những đôi này và đánh giá xem đâu là giải pháp tốt nhất.

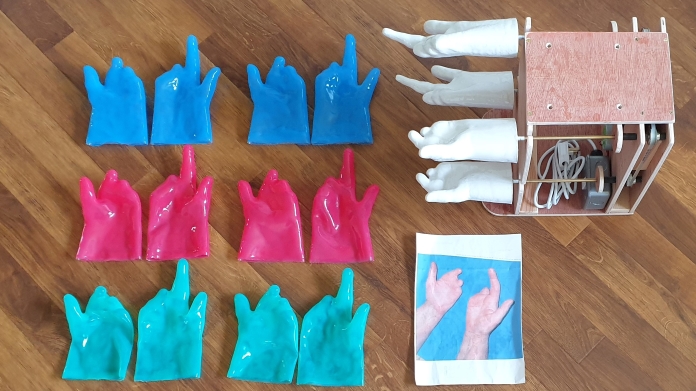

Lô găng tay đặt làm ban đầu, cùng với khuôn được gắn trên thiết bị quay

Helen hiện đã nhận được lô đầu tiên này và đang trong quá trình thử nghiệm chúng. Trong khi nhóm vẫn đang làm việc để cải tiến sản phẩm cuối cùng, cô ấy đã thấy sự khác biệt. Helen nói: “Tôi thậm chí không thể bắt đầu giải thích việc không có những mảnh vụn của ngón tay đeo găng tay thò ra dễ dàng hơn bao nhiêu, hoặc sức nặng kỳ lạ của những ngón tay đan vào nhau kéo đôi găng tay ra.

Tóm lại là

Việc phát triển các cải tiến hơn nữa cho cả mặt nạ và găng tay đang được tiến hành. Tuy nhiên, có một sự thật hiển nhiên rõ ràng: Hình dáng khuôn mặt của Karis hay hình dáng bàn tay của Helen đều không thể được xác định đầy đủ nếu không áp dụng công nghệ quét 3D. Bill nói: “Máy quét Artec Eva Lite đã cung cấp cho chúng tôi công nghệ đó. “Nếu không có nó và sự hỗ trợ liên tục từ Patrick, không dự án nào có thể tiến triển với độ chính xác và sự sáng tạo cần thiết để tạo ra một giải pháp hiệu quả.”

Trong tương lai, REMAP tiếp tục công việc cung cấp các giải pháp tùy chỉnh cho những người khuyết tật gặp phải các vấn đề trong cuộc sống hàng ngày và những người phải đối mặt và vượt qua những thách thức đặc biệt. Thật không may, trong thời điểm nguồn lực bị hạn chế nghiêm trọng này, có vẻ như những người bị ảnh hưởng thường cảm thấy họ đã thất bại trước các tổ chức mà chúng ta có thể mong đợi sẽ cung cấp sự hỗ trợ mà họ cần.

Bill nói: “Thật là một đặc ân khi có thể làm việc cho một tổ chức như REMAP, và có cơ hội giúp đỡ những nơi không có gì khác”.

Nguồn: artec3d

---
